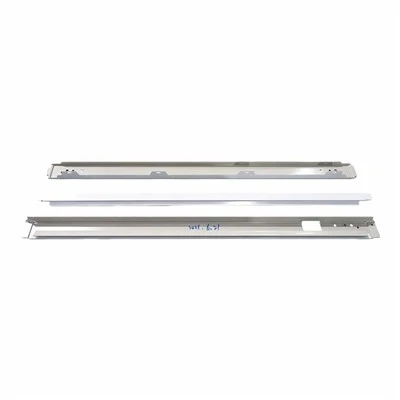

Metallhalterungen für Geräte

Eine dünne Halterung kann einfach aussehen, erfordert aber eine sorgfältige Stationsplanung. Die Komponente enthält häufig Laschen, Löcher, Rückbiegungen oder klammerartige Merkmale, die mit dem Baugruppenbezug ausgerichtet bleiben müssen. Bei einer progressiven Matrize mit 15 Stationen muss der Träger das Teil sicher halten, ohne die Materialbewegung um geformte Bereiche herum einzuschränken. Pilotpositionen sollten so gewählt werden, dass der Streifen stabil bleibt und die Schnittlasten so verteilt werden, dass sich der Träger nicht verdreht. Bei komplexen Blechteilen sind Zwischenformschritte möglicherweise einer aggressiven Biegung vorzuziehen, da sie lokale Markierungen reduzieren und die Winkelwiederholbarkeit verbessern.

Das 0,4 mm dicke verzinkte Blech verformt sich nach dem Trennen leicht. Das Bauteil sollte daher auf Ebenheit, Lochabstand, Flanschwinkel und Haltemerkmale überprüft werden. Wenn die Halterung wie ein Schraubclip aus Blech funktioniert, sind die Öffnungsweite und die Federreaktion möglicherweise wichtiger als der Gesamtumriss. Die Ausrichtung des Grats sollte rund um den Montagezugang und in der Nähe von Drähten oder Kunststoffkomponenten geplant werden. Während des kontinuierlichen Testens sollte das Team Teile von verschiedenen Punkten im Lauf vergleichen, um sicherzustellen, dass Stempelverschleiß, Bandhub oder Vorschubschwankungen das Ergebnis nicht allmählich verändern.

Zur Werkzeugüberprüfung können Käufer CAD-Dateien, Materialspezifikationen, funktionskritische Abmessungen, Jahresvolumen und Montageinformationen bereitstellen. Die zum Clipping, zur Erdung oder zur Positionierung verwendete Komponente erfordert möglicherweise unterschiedliche Inspektionsprioritäten. Daher sollte die Funktion des Teils klar erläutert werden. Changdong kann das Streifenlayout, die Stationsreihenfolge und die Musteranforderungen für Kunden überprüfen, die nach einem Hersteller von Gerätehalterungen in China oder einem OEM-Lieferanten für Gerätehalterungen suchen. Pressenspezifikationen und bevorzugte Spulenbedingungen sind ebenfalls hilfreich, um die Eignung des Folgeverbundwerkzeugkonzepts zu bestätigen.

Bei Gerätehalterungen für die Industriemontage kann eine Funktionsprüfung sinnvoller sein, als jedes Maß einzeln zu prüfen. Eine Halterung oder ein Clip sollte mit der vorgesehenen Schraube, Lasche oder dem vorgesehenen Teil installiert werden, damit Halt, Ausrichtung und Zugang gemeinsam überprüft werden können.
